一．概述
DQD20/0.5型气动单轨吊车（以下简称“单轨吊车”）是在悬空轨道上，以气马达经减速机构减速后带动行走轮沿轨道腹板摩擦行走的设备。
该单轨吊车由轨道、气动葫芦、主牵引装置、安全制动装置、承载车、控制系统等部分组成。每节轨道由I140工字钢及链条、卸扣组成 ，主牵引装置由气马达、减速箱等部分组成。减速箱的输出端与驱动轮连接，行走轮与轨道腹板贴合，靠摩擦传动。气动葫芦安装在承载车下方，整机用高度可调节的吊挂装置吊挂于巷道顶板上的十字梁或锚杆、U型棚等。
该设备主要用于煤矿井下采、掘工作面巷道超前支护的物料及设备的运输，也适用于井下其他需要短距离运输的地点。

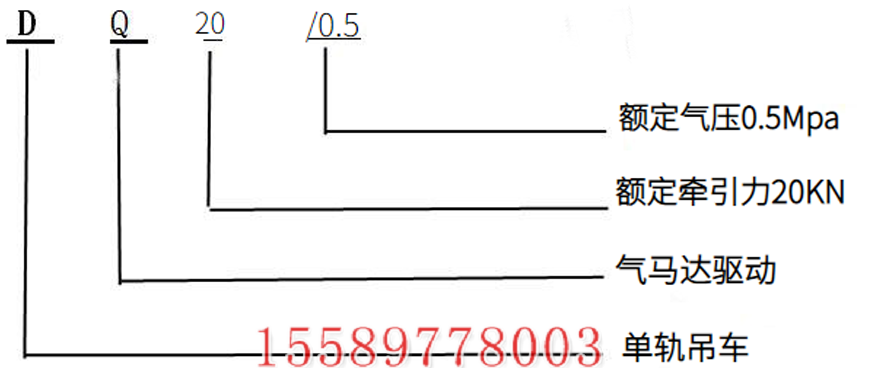

型号代码：
二、结构特征与工作原理:
单轨吊车由轨道、气动葫芦、主牵引装置、安全制动装置、承载车、控制系统等部分组成(如图1)。每节轨道长度为3.0米，两端靠销轴联接而成，由吊挂组件与锚杆露头螺纹连接悬挂在巷道顶板或各种支护梁上；在轨道两端尽头，有轨道终点限位器。

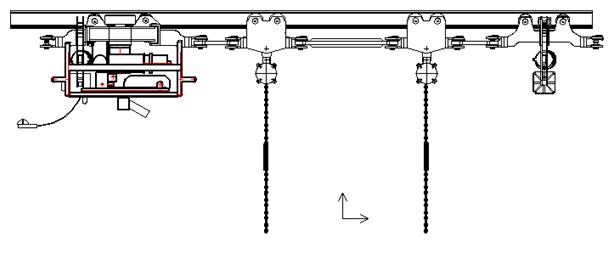

图1整体机构图工作
三、技术参数：
项 目 | 主要技术参数 | ||
DQD20/0.5 | |||
轨 型 | I140E | ||
压力（Mpa） | 0.4-0.6 | ||
运行速度（m/s） | 20 | ||
牵引力（kN） | 0.4 Mpa | 17.5 | |
0.5 Mpa | 20.5 | ||
0.6 Mpa | 22.5 | ||
起吊重量（t） | 20 | ||
爬坡能力（°） | ≤20 | ||
控制方式 | 手动气控 | ||
整备质量（Kg） | 700-80 | ||
外形尺寸（长×宽×高）（mm） | 4500×800×1000 | ||
通过能力半径（m） | 水平 | 5 | |
垂直 | 10 | ||
行走马达 | 型号 | AMC3.5 | |
功率（kW） | 3.5X2 | ||
耗气量（L/min） | 3.0X2 | ||
气动葫芦 | 型号 | QDH5.0 | |
功率（kW） | 3.6X2 | ||
耗气量（L/min） | 3.0X2 | ||
坡道坡度（°） | 0 | 5 | 10 | 15 | 20 |
载荷（t） | 20000 | 10700 | 7400 | 5640 | 4588 |
DQD20/0.5型气动单轨吊车
