概述
风送式远程自动喷雾机是一种新型雾化喷淋除尘装置，由风机、离心泵、油泵等构成。工作时，水经过沉淀净化，传送到风机口，并通过风机口上有序排列的喷头喷出雾化颗粒。

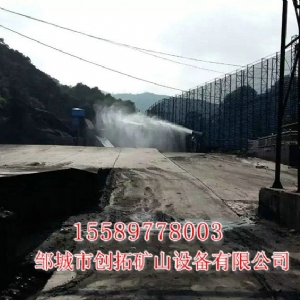

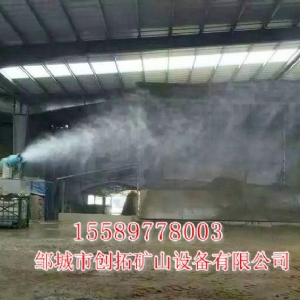

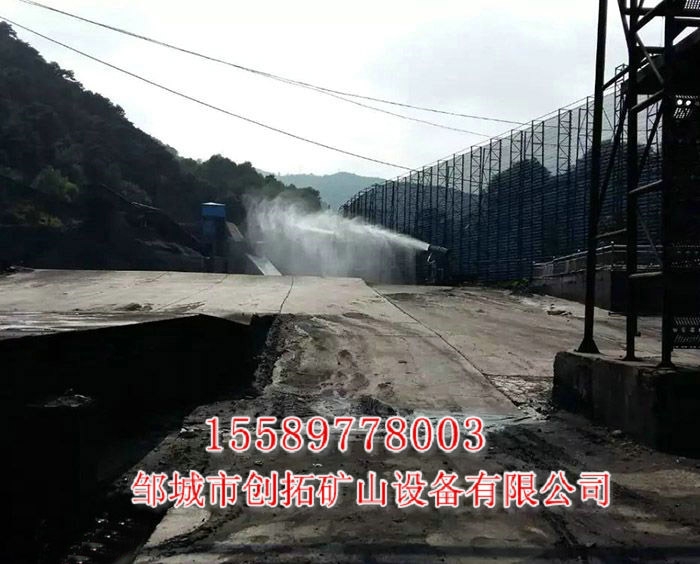

本产品适用于环保行业、矿山、煤炭堆场、码头、炼钢厂及其他粉尘比较大的施工场地等的喷水除尘、抑尘、降温；公共场所和垃圾填埋场、灾后防疫、环境卫生等喷药杀菌消毒，也可适用于园林绿化、草原牧场等的喷雾浇水、喷药防治病虫害。
本产品具有结构简单，除尘覆盖面大、全自动智能化控制等特点，而且对水质要求低，可以直接利用雨水等回收水，在保证良好降尘效果的同时大幅降低了客户使用成本。
设备组成

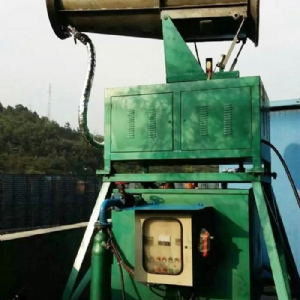

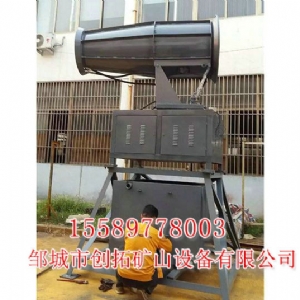

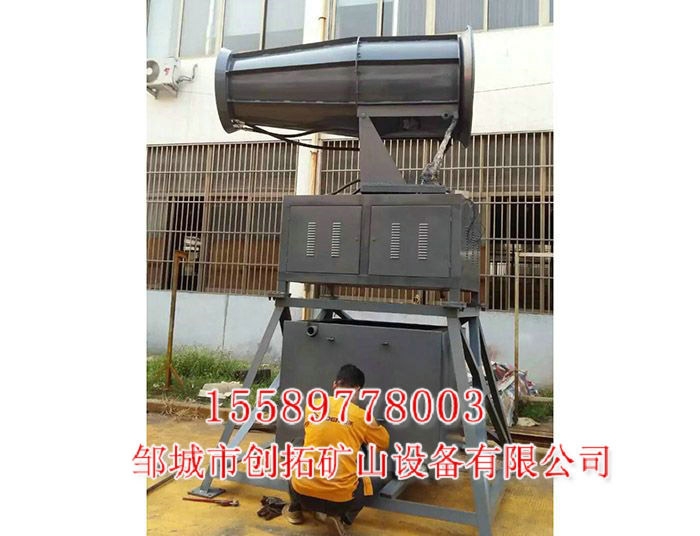

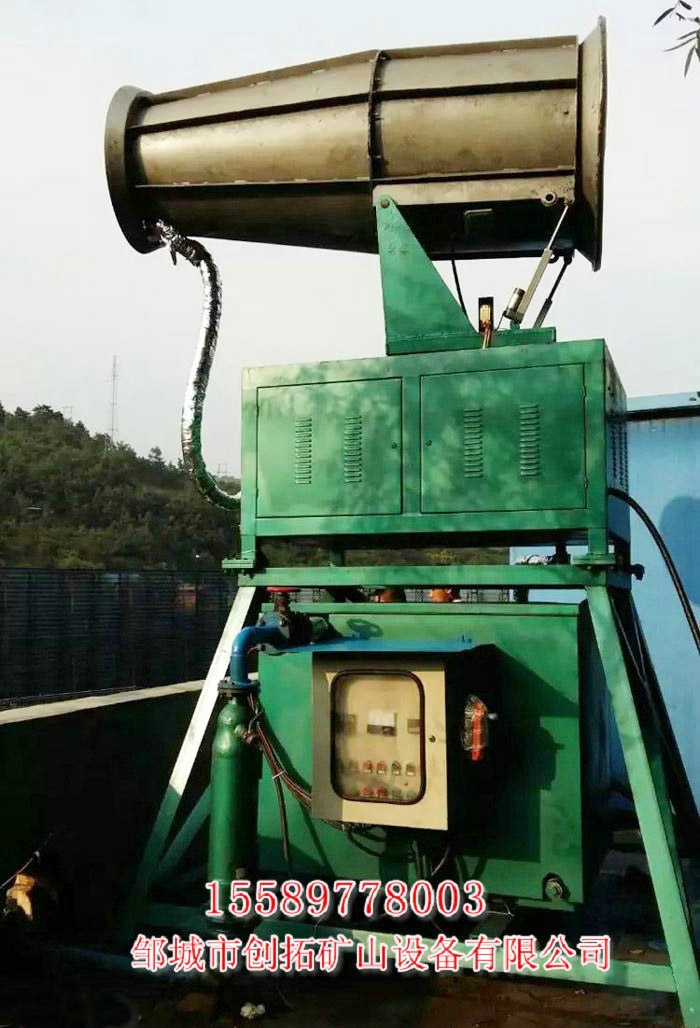

风送式远程自动喷雾机由风机、三缸柱塞泵、液压泵站、液压油缸、电控箱等部分组成，组成示意图如下图1所示。

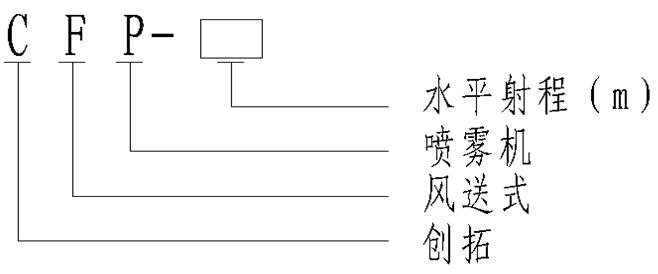

型号含义
技术参数
中远射程环保除尘风送式喷雾机
产品型号 | CFP-30 | CFP-60 | CFP -70 | CFP-80 |
水平射程（m） | 30 | 60 | 70 | 80 |
水平旋转角度 | 0 º-360 º | 0 º-360 º | 0 º-360 º | 0 º-360 º |
俯仰角度 | -10º-55º | -10º-55º | -10º-55º | -10º-55º |
覆盖面积（m²） | 5200 | 8400 | 11800 | 15700 |
耗水量（L/min可调节） | 40-60 | 70-80 | 70-80 | 105-118 |
雾粒（µm）可调节 | 30-150 | 30-150 | 30-200 | 30-200 |
风量(m³/min) | 780 | 990 | 1180 | 1800 |
风压（pa） | 900 | 1080 | 1200 | 1300 |
防护等级 | IP55 | IP55 | IP55 | IP55 |
使用环境温度（℃） | -30-±50 | -30-±50 | -30-±50 | -30-±50 |
控制方式 | 手动/遥控 | 手动/遥控 | 手动/遥控 | 手动/遥控 |
远射程环保除尘风送式喷雾机
产品型号 | CFP -90 | CFP -100 | CFP -120 |
水平射程（m） | 90 | 100 | 120 |
水平旋转角度 | 0º-360 º | 0º-360 º | 0º-360 º |
俯仰角度 | -10º-55º | -10º-55º | -10º-55º |
覆盖面积（m²） | 20100 | 25200 | 3700 |
耗水量（L/min可调节） | 105-118 | 150-200 | 150-200 |
雾粒（µm）可调节 | 30-150 | 30-200 | 30-200 |
风量(m³/min） | 2180 | 3050 | 4000 |
风压（pa） | 1286 | 1450 | 1650 |
防护等级 | IP55 | IP55 | IP55 |
使用环境温度（℃） | -30-±50 | -30-±50 | -30-±50 |
控制方式 | 手动/遥控 | 手动/遥控 | 手动/遥控 |
产品型号 | CFP -150 | CFP -200 |
水平射程（m） | 150 | 200 |
水平旋转角度 | 0º-360 º | 0º-360 º |
俯仰角度 | -10º-55º | -10º-55º |
覆盖面积（m²） | 54000 | 95000 |
耗水量（L/min可调节） | 150-200 | 200-300 |
雾粒（µm）可调节 | 50-300 | 50-300 |
风量(m³/min） | 4500 | 5900 |
风压（pa） | 1800 | 1350 |
防护等级 | IP55 | IP55 |
使用环境温度（℃） | -30-±50 | -30-±50 |
控制方式 | 手动/遥控 | 手动/遥控 |
覆盖面广：射程60-200米，覆盖面积可达8000m ²-90000m ²；
角度灵活：雾炮左右可旋转360 º，上下可俯仰-10 º至55 º（可调节）；
耗水量少：耗水量相比其他抑尘喷洒设备可节约70%-80%（喷淋、洒水机车）；
水雾均匀：雾滴颗粒50-200µm，有效结合粉尘并沉降；
动力配套：可选用380V市电，或配套柴油发电机组；
形式多样：车载式、拖拽式、固定式等多种配备方式，固定式可以安装在5~10米高的塔架平台上；
机动灵活：启动快速，粉尘随起随治；
操作简便：可选择手控、遥控、自动控制或远程操作；
防冻装置：解决北方冬季使用的难题；
管路清理：配有压风机，用户可根据需要定期对水管进行吹洗；
防护等级：不低于IP55。
产品功能
控制方式
本产品具有就地手动、遥控、全自动控制方式，可以通过控制箱上的转换开关进行切换。
（1）就地控制方式
当控制箱上的转换开关处于手动位置时，用户可以根据需要，通过控制箱上的操作按钮进行控制，进行喷雾降尘作业。
（2）遥控方式
当控制箱上的转换开关处于手动位置时，用户可以根据需要，通过遥控器控制风机、油泵和水泵的启停，以及风筒的上、下、左、右移动，进行喷雾降尘作业。
遥控器距离控制箱不超过100米。
（3）全自动控制方式
当控制箱上的转换开关处于手动位置时，用户通过控制箱或遥控器上的系统启动、系统停止按钮，可以控制本产品进入全自动控制模式。
全自动控制
本产品采用PLC作为核心控制器件，通过检测所处环境的粉尘浓度、温度、湿度等参数，同时根据当前时间、有无车辆人员经过等多重条件，综合判断控制喷雾装置的自动启停。由于PLC具有高稳定性、抗干扰性以及优良的可扩展性，从而保证了本产品的可靠的性能以及广泛的适用性。
人机交互界面
用户可以通过触摸屏实现人机对话，进行粉尘浓度、温度、湿度、控制时间段等参数的设定，并能够全面监控喷雾降尘系统的各种运行状态、运行历史记录、以及各种故障查询。
粉尘浓度控制
由粉尘在线监测仪监测到粉尘超标值后，发出信号经控制机构，对每台喷雾机输出2路干接点信号，以控制喷雾机的启闭；喷雾机自身PLC在设备启动时遵循先风后泵，停止时先泵后风；喷雾机工作状态反馈给中央集控系统；PLC预留20%通道；喷雾机回转、仰俯由喷雾机自身实现，并具备回转角度调节。
时间控制
定时控制的方式，根据实际情况，来设定进行喷雾作业的时间段以及单次喷雾作业所持续的时间，同时设有手动控制按钮，不需喷雾作业时，可完全断掉喷雾装置电源。
温、湿度控制
通过温度、湿度传感器检测到的温度、湿度信号，输入PLC，经过程序判断控制喷雾装置的启停。
红外线控制
在无车辆或人员经过时，将持续喷雾或阶段性喷雾（设定为阶段性喷雾时，可手动来设定进行喷雾作业的时间段以及单次喷雾作业所持续的时间），当有车辆或人员经过时，停止喷雾，人员经过一段时间后（可根据实际需要设定），再次开始喷雾作业。同时设有手动控制按钮，不需喷雾作业时，可完全断掉喷雾装置电源。
二次雾化技术
采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角，促进水雾化充分。当雾滴从喷嘴中喷出后，在喷雾区域被高速高压气流进一步破碎，并使雾滴的速度逐渐增加，提高了雾化程度，雾化一般可达到约50-150um直径大小的雾滴。
喷雾
采用轴流风机风幕技术，射程远、高，穿透性好，雾粒附着力强，雾量沉降率可达到95%。
风筒角度调节
可随意控制调节喷雾仰俯角度-10°~90°和水平旋转角度360°，风筒风速变异系数减少9%。可根据车速控制喷雾量，风力强劲。
防冻功能
本产品水箱、管路、水泵、电机均有加热防冻设计，冬季使用时不会发生设备冻结和损坏，所以适用于高海拔、冬季特别寒冷的地区。
其它功能
本产品用于皮带机降尘使用时，可实现触控喷雾，即通过触控传感器用于感应皮带机上的矿料，感应到矿料后，自动喷雾洒水，无煤料时，一定时间内（可设定）自动停止喷雾作业。
工作原理
高压喷雾降尘系统是一种新型的降尘系统，其原理是利用高压泵将水加压至50~70公斤，经高压管路送至高压喷嘴雾化，再通过风机吹出，形成飘飞的水雾。由于水雾颗粒是微米级的，非常细小，表面张力基本为零，喷洒到空气中能够迅速吸附空气中的各种大小灰尘颗粒，形成有效控尘，营造良好清新的空气，达到降尘、加湿等多重功效。
风送式喷雾机可使用中水或回收水，通过风机将雾化之后的水雾送出60-150m的距离。由于拥有完全自主的、风机技术，可以确保雾化颗粒在50-150um可调，风机聚拢效果好，可以保证雾化颗粒在喷射过程中聚拢不会在风机口处就形成扩散。风送式喷雾筒设置升降机构，能够根据需要设置喷雾扬程，通过手动控制或遥控控制其自动升降和喷射角度，操作灵活方便，喷雾效果十分良好 通过使用本抑尘系统，可以有效降低空气中的粉尘，水通过喷雾器时，由于旋转和冲击作用，喷射于空气中而形成雾状水珠。这种雾状水珠与悬浮在空气中的尘粒相遇后尘粒被湿润，一部分直接落下来，一部分随着风流飘移，尘粒之间互相碰撞，粘结成较大尘粒时再落下来。而且由于雾化颗粒较小，颗粒可在空中漂浮一段时间，就会形成类似人工制造的“毛毛雨”的效果，对于降低粉尘，湿润净化空气起到非常好的效果，而且雾化效果不会直接形成水滴。
根据喷雾用水量及功率的不同，采用变频控制，达到合理利用能源和水资源的目的。采用雾化水颗粒来实现降尘，比较传统洒水车等设备可以节约水资源70%-90%，风送式喷雾机每小时用水量小，降尘效果也会比较传统洒水车等方式提高80%以上。
